Rohrbiegen voll unter Kontrolle

EuroBLECH-Neuheit misst Biegewinkel und Biegeradius während des automatischen Biegeprozesses

Mit einer "Weltneuheit in der Biegetechnik" konnte die RASI Maschinenbau GmbH auf der diesjährigen EURO-BLECH in Hannover aufwarten: Der neu entwickelte Biegewinkel- und Biegeradiusmesser RW 2002 und das zugehörige Messverfahren löst die wichtigsten Messaufgaben in der Biegetechnik: Beim Drei- und Vier-Walzenbiegen sowie beim Ringbiegen sind jetzt Messung und Kontrolle des Biegewinkels und des Biegeradius während des automatischen Biegeprozesses möglich.
Der Vorteil der zum Patent angemeldeten Biegewinkel- und Radienmessung für den Bediener liegt auf der Hand: Das Werk-stück kann in der Maschine belassen werden, das Messergebnis wird auf einem großen Display angezeigt. Mit dem RW 2002 ist die Biegewinkelmessung selbst großer Radien und Biegewinkeln über 180° kein Problem mehr.

Wie RASI mitteilte, ist das Handling des RW 2002 auch sonst denkbar einfach: Vor dem Biegevorgang wird der Steue-
rung der Maschine der gewünschte Biegeradius und Biegewinkel vorgegeben. Mit dem neuen Verfahren wird schon nach etwa 10 mm Walzstrecke nach dem Anbiegen der tatsächliche Biegeradius bestimmt und kontrolliert. Um die vorgegeben Radius-Toleranzen einzuhalten, wird der Radius dauernd oder in Intervallen gemessen und die Zustellrolle bei Bedarf mehr oder weniger zugestellt.

Erstaunlich ist dabei, dass die Biegemaschine schon nach kurzem Anbiegen "merkt", dass das Material zum Beispiel eine größere Radiusaufweitung aufweist und dementsprechend



eine größere Biegezustellung erfordert. Ebenso beeindruckte die Anlage bei der Live-Präsentation dadurch, dass die Rückfederung und der Ausbiegeeffekt schon vor dem Erreichen des Sollbiegewinkels automatisch ermittelt wurde. Die Biegemaschine "weiß" somit, auf welchen Endwinkel sie positionieren muss, damit der Sollwinkel nach dem Anbiegen exakt erreicht wird.

Der RW 2002 reagiert sehr schnell auf Störungen und Veränderungen während des Biegeprozesses und davor und kompensiert deren Einflüsse sofort. So entsteht ein exaktes Ergebnis des Biegewinkels und des Biegeradius, unabhängig von Materialeigenschaften und Chargenschwankungen. Ohne Kenntnisse des Materialverhaltens kann der Biegewinkel und der Biegeradius auf Anhieb richtig gebogen werden. Ziel-
genaues Drei- und Vier-Walzenbiegen oder Ringbiegen ist damit kein Problem mehr.

Der RW 2002 ermöglicht zudem das Messen von Kurvenwinkeln, das Nach-
messen vorgebogener Teile, die aus einem oder mehreren Biegewinkeln be-

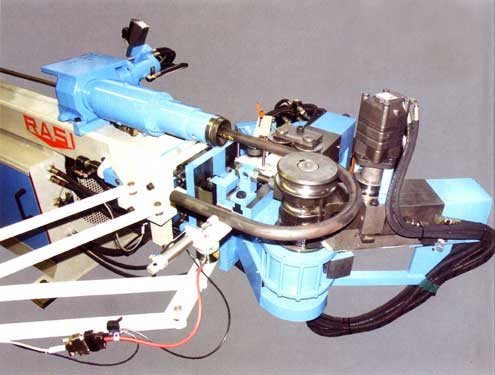

Beim Einsatz an der Mehrradienbiegemaschine RASI S 60.5 wird mit dem Biege Winkelmesser für den Biegeeinlauf auch die Rohrrückfederung beim Dornbiegen gemessen und automatisch kompensiert, wodurch maßhaltige Biegeteile auch bei unbekanntem Materialverhalten oderstarken Materialschwankungen produziert werden können.
stehen, sowie ein kontrolliertes Nachbiegen und Aufbiegen der Teile. Ein weiteres Plus der Anlage ist die Einsatzmöglichkeit bei der neuen Mehrradienbiegemaschine von RASI S60.5. Hier wird mit dem Biegewinkelmesser für den Biegeeinlauf auch die Rohrrückfederung beim Dornbiegen gemessen und automatisch kompensiert. Die Maschine kann beim Freiformbiegen und beim Dornbiegen das Materialverhalten messen und entsprechend reagieren, so dass maßhaltige Biegeteile auch bei unbekanntem Materialverhalten oder starken Materialschwankungen produziert werden können.

Ein Versuch auf dem Messestand demonstrierte sehr anschaulich die Maßhaltigkeit bei unterschiedlichen Rohrmaterialien: mit den gleichen Biegebefehlen wurde ein Rohr einmal in Edelstahl und einmal in Stahl gebogen. Im Falle des Edelstahlrohrs war die Radi-usaufweilung und die Rohrrückfederung wesentlich größer als programmiert. Während des Biegeprozesses hat dies die Maschine "gemerkt" und die Maschinen-


  einstellungen entsprechend erhöht. Andererseits hat sich die Maschine bei dem Stahlrohr während des Biegeprozesses sehr schnell auf das "weiche" Stahlrohr eingestellt. In beiden Fällen war der Biegeradius und der Biegewinkel in der gewünschten Toleranz. Ein weiterer Vorteil der neuen Anlage ist das automatische Anlegen von materialspezifischen Korrekturkurven, das heißt, die Maschine speichert ihr "Wissen". Beispielsweise war beim Edelstahlrohr bei einem Radius von 500 mm eine Zustellung von 193.7 mm notwendig und die Maschine hatte eine Rohrrückfederung von 1,8' gemessen. Bei einem anderen Radius, zum Beispiel für Radius 800 mm, wurde eine Zustellung von nur 191.8 mm und eine Rückfederung von 1.5° gemessen. Diese Daten werden automatisch in eine Korrekturliste eingetragen und die Werte interpoliert oder extrapoliert. Wird ohne Messgerät gebogen, greift die Maschine auf diese "Erfahrungen" zurück. Weiterer Vorteil für RASI-Kunden: Der Biegewinkel- und Radienmesser kann auch bei vorhandenen RASI-Biegema-schinen nachgerüstet werden.

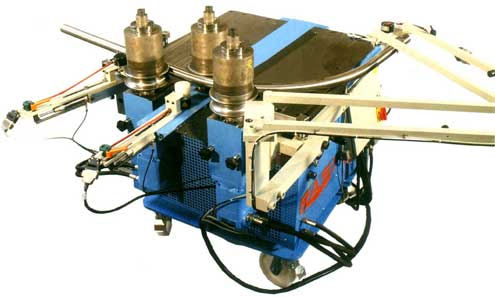

Der Biege winkel- und Biegeradiusmesser RW 2002 reagiert sehr schnell auf Störungen und Veränderungen während des Biegeprozesses und davor und kompensiert deren Einflüsse sofort- So entsteht ein exaktes Ergebnis des Biegewinkels und des Biegeradius, unabhängig von Materialeigenschaften und Chargenschwankungen.
